Do połączenia odbiorników Ferguson z komputerem potrzebny jest kabel Rs232 Null-Modem. Jest to kabel żeńsko-żeński z przeplotem, służący do komunikacji dwóch urządzeń cyfrowych.

Urządzeniami takimi mogą być np. komputer klasy PC i cyfrowy tuner satelitarny, dwa komputery klasy PC, urządzenie sieciowe takie jak modem/router/switch i komputer klasy PC.

Kabel nadaje się do komunikacji pomiędzy wszystkimi urządzeniami posiadającymi jako port wejścia/wyjścia złącze DB9M, tak zwane gniazdo RS232 męskie .

Gotowy kabel można kupić lub wykonać samodzielnie.

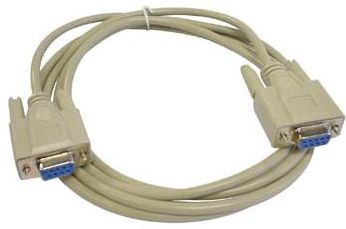

Null-modem cable.jpg

Z obu stron stosowane są wtyczki żeńskie DB-9.

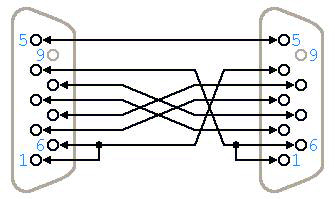

Poszczególne piny powinny być połączone zgodnie ze schematem.

Null-modem schematics.jpg

Uwaga:

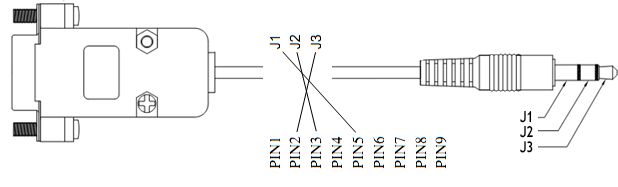

Cześć odbiorników Ferguson'a posiada do podłączenia RS232 gniazdo mini-jack.

Do podłączenia niezbędna będzie przejściówka zgodna z poniższym schematem.

Null-modem jack.jpg

Przejściówki z USB na RS232

Dodatkowa uwaga praktyczna jeśli napotkają Państwo problem z działaniem przejściówki z USB na RS232. Najczystszym problemem jest brak działania i zgłaszanie w systemie Windows błędu kod 10.

W takiej sytuacji polecamy rozwiązanie opisane >tutaj<
