Prawidłową pracę odbiornika Ferguson gwarantują obrotnice typu USALS firmy Stab. Aby podłączyć instalację antenową z obrotnicą USALS, należy podłączyć wyjście z obrotnicy do wejścia LNB IN odbiornika Ferguson. Zadaniem obrotnicy zainstalowanej między masztem a anteną, jest obracanie czaszy w taki sposób, aby nakierowywała się na różne pozycje satelitarne.

Funkcja USALS znacznie upraszcza ustawienie anteny. Odbiornik Ferguson wymaga od Ciebie wprowadzenia współrzędnych geograficznych anteny, by później automatycznie obliczyć kąt obrotu silnika dla poszczególnych satelitów.


Procedura konfiguracji:

1. Otwieramy aplikację DTV.

2. Klawiszem "web" wywołujemy panel boczny.

3. Wybieramy zakładkę "Instalacja"-> Instalacja satelitarna.

4. Pojawia nam się okno instalacyjne.

5. Po lewej wybieramy satelity które nas interesują (zaznaczając "ptaszkiem").

6. Po prawej zaznaczamy wiersz "Motor" i sterując lewo/prawo wybieramy funkcję USALS.

7. Czynności 5 i 6 powtarzamy dla każdego satelity, który ma być obsługiwany przez obrotnicę.

8. Przy wyborze ostatniego satelity klikamy OK na funkcji USALS.

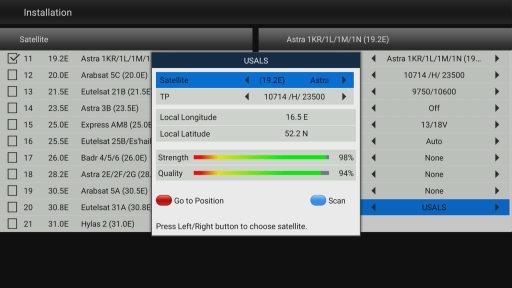

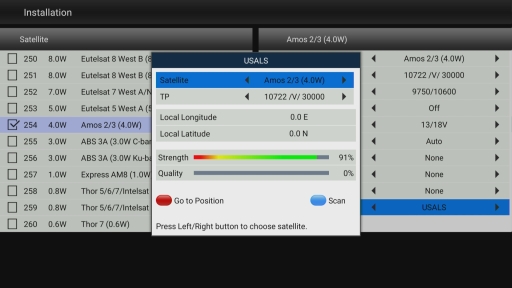

9. Pojawia się menu tej funkcji, w którym widzimy:

  - Satelita
  - TP
  - Długość Geograficzna
  - Szerokość Geograficzna
  - Wskaźniki siły i jakości
  - Idź do pozycji
  - Szukaj

Po menu poruszamy się strzałkami w bok i zmieniamy/zatwierdzamy przyciskiem OK


10. Wpisujemy pozycję naszej anteny:

   Długość Geograficzna - tu wpisujemy pozycję naszej anteny (Długość Geograficzna)
   Szerokość Geograficzna - tu wpisujemy pozycję naszej anteny (Szerokość Geograficzna)

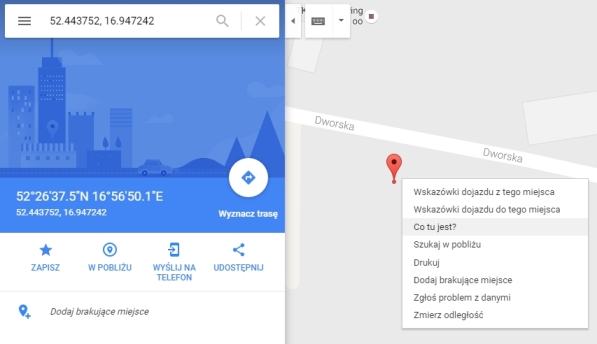

   Naszą pozycję możemy wyznaczyć np. z Google Maps


   W tym menu możemy też wybrać TP, na podstawie którego ustawimy poziom sygnału.

12. Po wpisaniu naszej pozycji klikamy czerwony klawisz na pilocie. Powinniśmy zobaczyć komunikat "Przesuwanie anteny"

13. Kiedy obrotnica dotrze już na wybraną pozycję wskaźniki siły i jakości powinny być na wysokim poziomie.

14. Klikamy szukaj - niebieski klawisz na pilocie.

15. Pojawia się menu wyboru:

   - Normal Scan
   - Fast Scan

16. Wybieramy jedną z opcji i przechodzimy do szukania programów.

    Jak przeskanować pojedynczy transponder?
    Jak przeskanować satelitę za pomocą opcji Blind Scan?
    Jak przeskanować satelitę za pomocą opcji Fast Scan?


    Szukanie kanałów najlepiej przeprowadzić dla każdego satelity osobno.
